发布时间:2021-05-17 浏览:243
门窗量尺的目的是为了规范并指导门窗尺寸的测量方法,并为设计和生产提供准确的数据,它适用于所有零售门窗洞口尺寸测量。
在量尺前,我们应准备5m及以上的卷尺、纸和笔,有条件的还可以选备水平仪(或水平管)及吊线锤等,一般我们量尺的单位以毫米(mm)计数。
在测量前,我们应确定地板水平的高度,并要求用户提供平面图标注门窗位置。(或自己手绘简易平面图进行标注)
规程内容
一、洞口表面要求

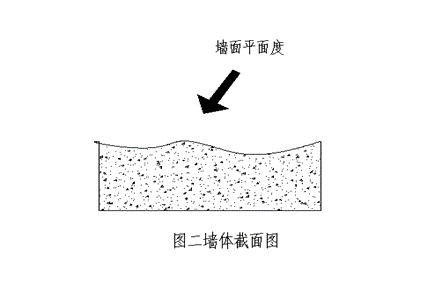

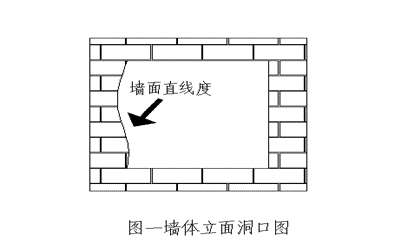

当原有门窗已经拆除或毛坯房洞口,在测量前应首先查看门窗洞口表面。表面必须保证结实可靠,各面的竖直方向偏差≤10mm(如图一),水平方向偏差≤10mm(如图二)。洞口表面、侧面应无影响测量和安装的灰尘和异物。未达标的应按要求进行加固,修整后再进行测量。
二、各类型窗洞口的测量方法
门窗洞口尺寸主要是测量洞口的高度、宽度、左右两边门窗的进出位置,实际测量中,由于墙体不平或不直等原因,可以会出现“取点位置不同,测量结果不同”的现象。所以测量时要多点测量,以小值为准。
首先应以门窗在洞口内安装横平竖直为基准。由于洞口在施工中存在水平和垂直偏差,因此在测量时需用卷尺、吊线锤等工具找出洞口的小水平宽度和小垂直高度。少记录3个测量点,并取小值为准,对于不规则的洞口则需要修整好方可安装门窗。
a.三角形法

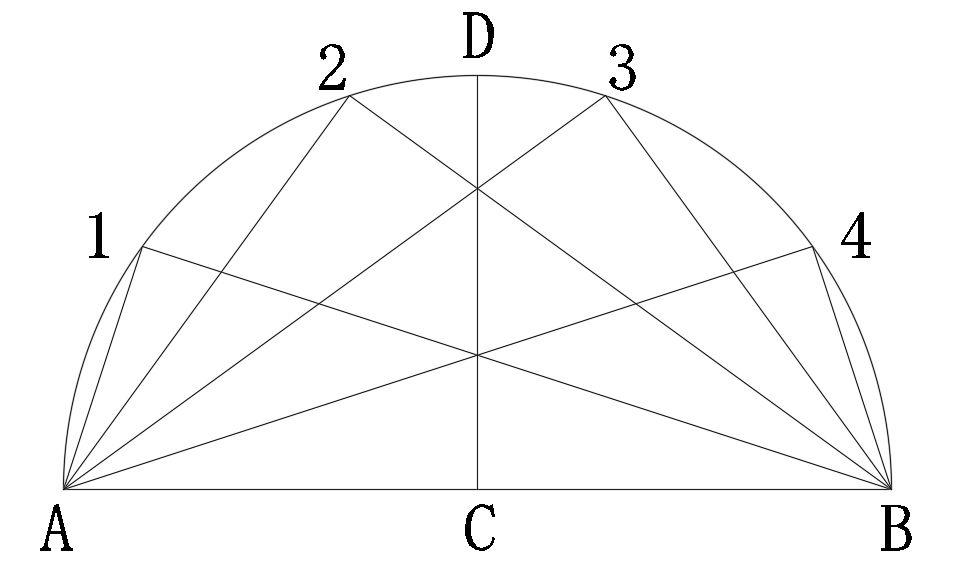

先测出弦长AB 和弧高CD, 然后把圆弧分成若干份,份数根据圆弧大小和需要的精度来定,圆弧比较大, 要求的精度比较高就分得多一些, 否则就少一些。间距可以相等也可不等, 但以100mm 300mm 为宜, 间距越小精度越高, 但费时费力, 精度只要满足要求即可,过高的精度也无意义。
将圆弧分成5 份, 在每1 份的对应点上作出标记1、2、3、4, 分别测出A1、A2、A3、A4, B1、B2、B3、B4 的直线距离, 如果要求精度更高的话,好把总弧长和1-2, 2- 3,3- 4 的距离也测下来以便校核。这样就可以把测量尺寸交给设计师进行设计、放样和校核。
b.弦长分割法

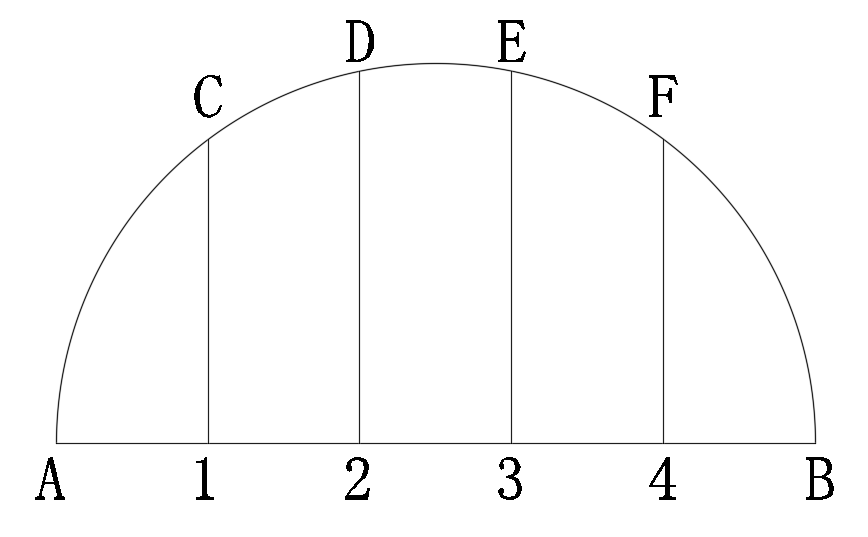

先测出弦长和弧高, 然后把弦长AB 分成几份, 如图4 分成了5 份, 在AB 上标出对应点1、2、3、4, 先测出A1、A2、A3、A4 的尺寸, 再测出C1、D2、E3、F4 的尺寸, 但是一定要保证C1、D2、E3、F4 与AB 垂直。这种方法对于测量立面上的圆弧比较方便, 尤其洞口比较高又没有架子或梯子可用, 仅靠一把尺子就可完成测量任务。
c.样板法
对于比较小的洞口,可以比着洞口用塑料板、木板或纸板等不容易变形但易切割的物品直接作出样板, 然后比着样板加工。对于多层、高层楼房, 圆弧洞口的设计尺寸楼上楼下一般是一样的, 只是制作时由于误差才造成了不一致, 对于这种洞口可以按照标准尺寸, 先制作样板, 然后比着样板测量出每一个洞口的误差。这样做一方面可以提高测量速度,另一方面可以把尺寸相近的洞口规整为一类, 减少加工数量。
以上这些方法, 尤其是三角形法在测量其他异型洞口时也同样适用。

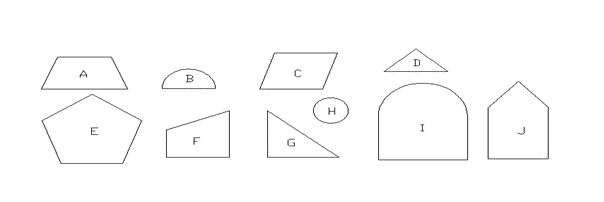

因异型窗花样繁多,下面例举常见异型窗图形。(详情见下图)

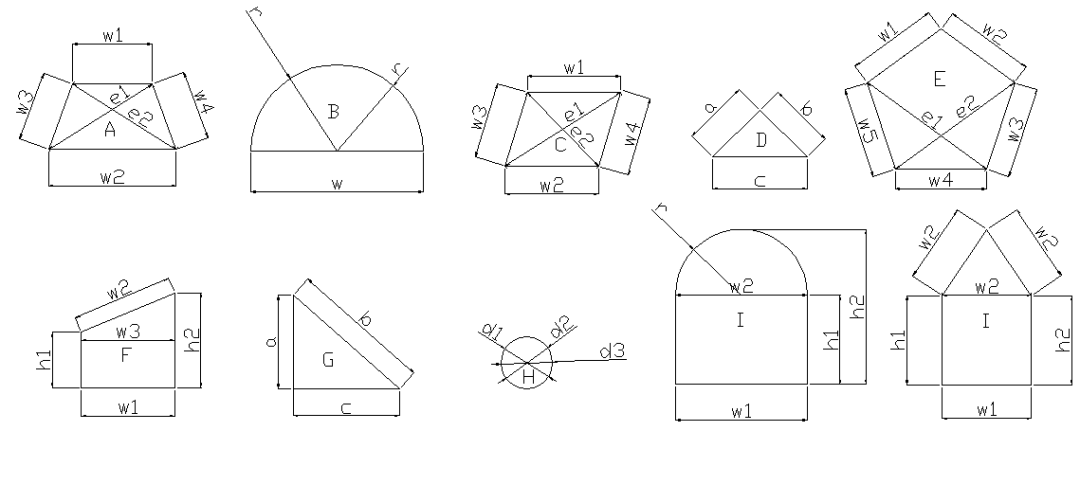

异型窗测量前应根据形状画出简易示意图进行数据标注,以便设计人员出图。然后对应下列的图形测出所标注数据,再分别测量窗台高度/墙厚。
测量基本要点:通过测量相关数据,能够在图纸上还原现场。
a.带转角阳台窗的组成
单窗+转角料/通 。单窗指整体结构相连,拆除任何一部分后都不能组成一个整体结构窗的统称。常规转角料:90°转角料/135°转角料,其它角度转角料一般用铝板折弯制作。
b.阳台90度单转角窗(无护栏)测量:
均按窗框在阳台栏板顶面宽度上居中,即窗框内外侧余量相同。先在纸上画出简单示意图,然后分别测出室内面w1/w2或者测出室外面w3/w4,及阳台宽度数据进行标注。然后目测阳台底梁与地面/地台近两点垂直距离进行多点测量取小值作为高度。但需满足正面窗与侧面窗高度差之间应≤20mm。带窗台,则需测窗台高度。(详见90°单转角阳台窗测量示意图)
c.自带防护栏的阳台测量方法间下图。增测W5/H1/H2的数据测量。
5、90度双转角阳台窗:

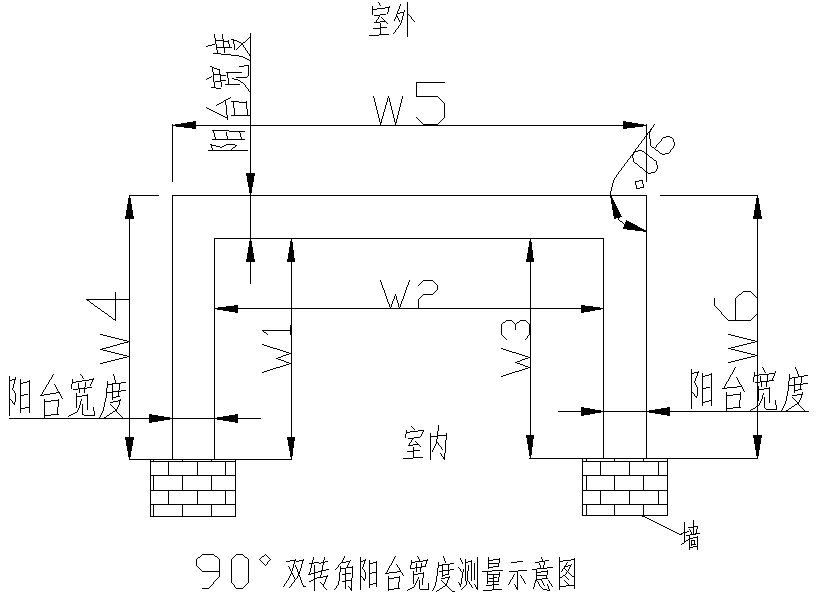

90度双转角阳台窗测量均按窗框在阳台栏板顶面宽度上居中,即窗框内外侧余量相同。先在纸上画出简单示意图,宽度测量,分别测出室内W1/W2/W3数值或者测出室外w4/w5/w6数值。阳台宽度分多个位置分别测量取小值。高度度测量与90度单转角阳台窗无异。带窗台,则需测窗台高度。详见下图
非常规阳台窗的测量:
非常规阳台指转角值不是90度的窗,非常规阳台的测量较为繁琐,具体测量部位及尺寸标注请参照异型窗测量方法。复杂异形洞口的测量可根据实际情况需要做洞口样板。
原有门窗未拆除时的测量应在室外门窗可视面进行,分别多位置测出所需尺寸,根据宽度或高度酌情在以上两方向上选取多点,分别测量其相应位置的宽度或高度。分别取以上测量结果中宽和高的小值,视现场情况分别将宽度和高度加上15mm-30mm作为洞口尺寸。注:带包套的需去除包套后再进行测量。
订单尺寸归纳在门窗测量并缩尺后统一进行,归纳原则:根据实际测量情况对所测尺寸数据进行调整和归类,在多个产品宽和高尺寸偏差均较小时,将其尺寸归纳为同一规格,统一加工,这样对设计、加工、安装均有一定的便利性,减少因尺寸琐碎造成的混淆现象。
(1)位于同一房间内同意侧面的多个门窗(窗指墙体洞口窗),如果高度差小于20mm。须将其高度尺寸归纳于同一尺寸,归纳后的高度可取被归纳门窗缩尺后高度的平均值(也可视实际情况作少量变动,变动量不宜超过平均值±15mm)。如果高度差大于20mm,则不宜进行归纳。
(2)位于相邻两层或多层同一侧面同一垂线位置洞口内的门窗,如果宽度差小于20mm,须将其宽度尺寸归纳为同一尺寸,归纳后的宽度可取被归纳门窗缩尺后宽度的平均值(也可视实际情况作少量变动,变动量不宜超过平均值±15mm)。如果高度差大于20mm,则不宜进行归纳。
(3)无以上相邻关系的门窗,如果有两个(或多个)门窗加工尺寸中宽或高差值小于10mm,可对此宽度或高度归纳为同一尺寸。差值大于10mm时,不宜进行归纳。
尺寸归纳后,对于个别安装部位来说成品尺寸可能会与洞口存在少量偏差,所以应在测量后归纳尺寸前对用户说明情况,使用户理解,以减少可能在安装时造成的误解。
门窗生产尺寸=洞口尺寸-缩减尺寸
缩减尺寸普通抹灰饰面一般宽、高各减10mm。已经铺贴石材或者瓷砖等不可二次修补的洞口可根据洞口的标准程度窗宽、高缩各减3-5mm。异型门窗的设计、算料一般由CAD软件模拟现场完成。
注意事项:
1、施工安全
有些门窗需要测量其室外侧饰面尺寸,在测量时应确保安全。
2、必要空间
测量时应实地观察测量点周围空间,例如电梯尺寸、门洞尺寸等,估测门窗搬运、回转及安装时所必要的空间是否充足,从而确定较大门窗是否拼樘或现场合框。对于需室外吊运的门窗,应查看有无可行吊运口。
3、向用户说明门窗安装前后需处理事项
(1)原有门窗的拆除及洞口剔凿由用户自行解决,洞口剔凿应彻底,室内墙体侧面及门窗周边饰面层和抹灰层均应彻底清除,室外侧抹灰层可保留,但此抹灰层与门窗框接合部位边缘应剔平,无影响安装的灰块或毛茬。
(2)门窗安装后的墙体抹灰由用户自行解决。
(3)向用户了解颜色、开启方式、玻璃、五金配件、交货日期等要求。
(4)绘制详细的门窗分隔图,各部分尺寸要标注准确、清晰。拼樘部位要体现明确,并注明加工要求。所标注尺寸一般应为门窗加工尺寸,外凸或转角窗画外口展开图同时配俯视图并注明外口尺寸和角度,特殊情况时也可标注洞口尺寸或护框尺寸,但应注明尺寸类型、缩尺情况,以免混淆。
(5)绘制后的窗型图应由用户进行确认并签字。
在进行量尺前,只要认真把握以上步骤,那么量尺的结果就一定不会出错。
